諧振危害
隨著四象限變頻設備、電動汽車充電設備、光伏逆變器、儲能逆變器等裝置批量在同一低壓系統中同時使用，雙向整流器在工作時會把PWM調制出的較高頻率的開關紋波電流注入電網，同時開關紋波電流也會產生拍頻。因此增加系統發生串并聯諧振可能。當發生諧振時電壓幅值高、變化速度快、持續時間長，影響設備的安全穩定運行，嚴重時可使器件、配電柜損壞，造成大面積停電等嚴重事故。
阻尼裝置功能

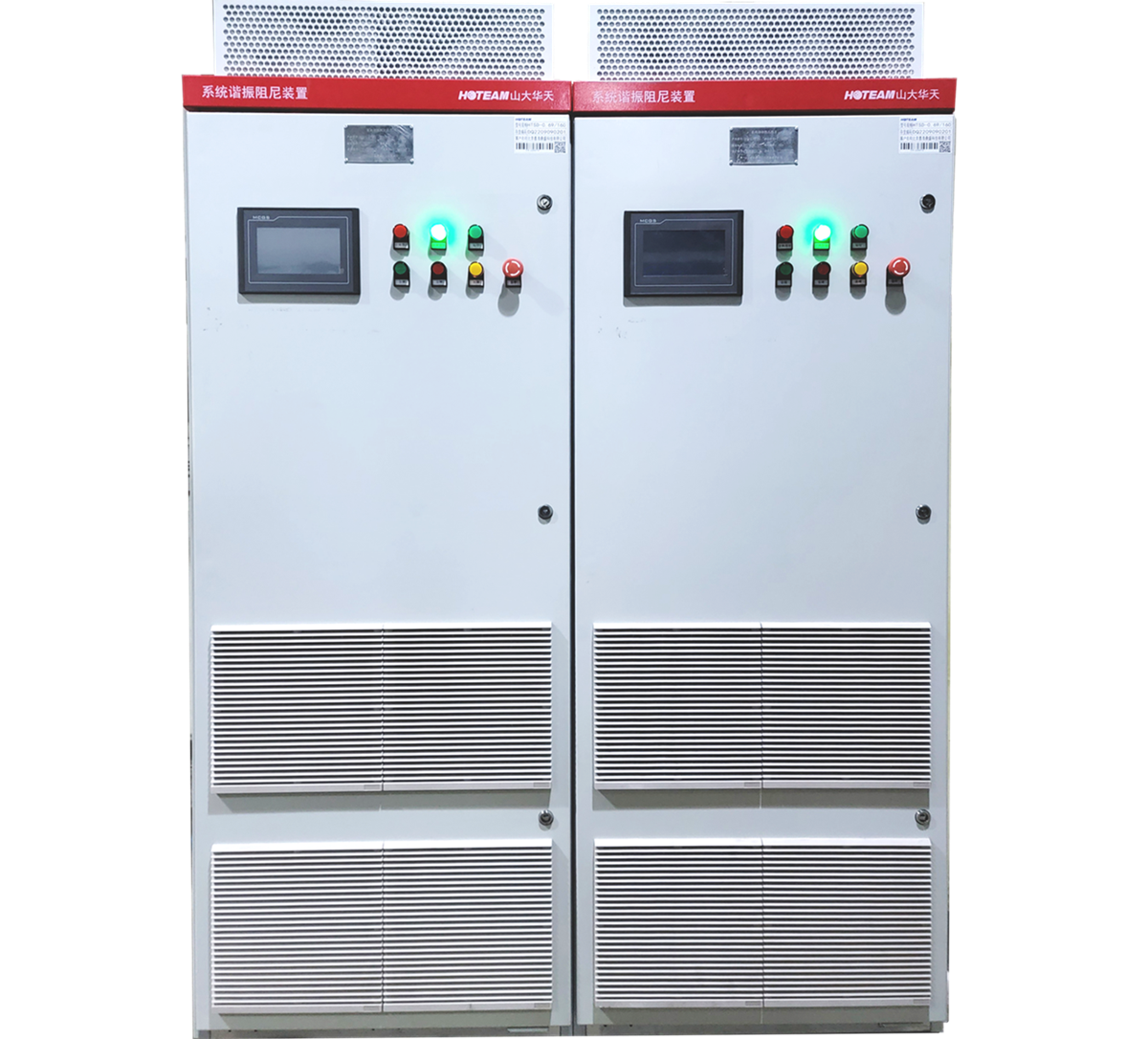

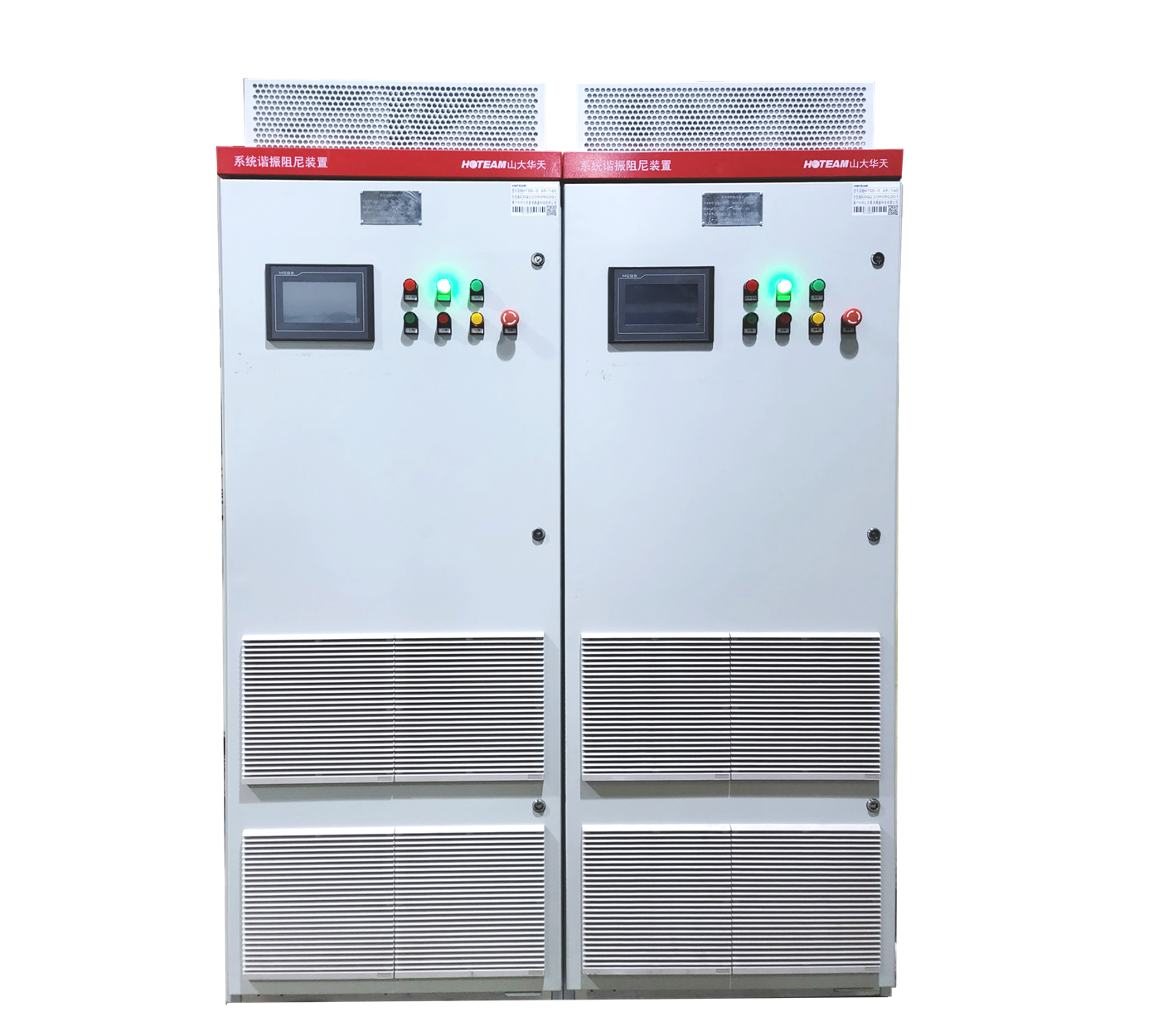

山大華天諧振阻尼裝置用于抑制系統諧振，增加系統阻尼，改變系統參數，可有效解決諧振問題，保證供電系統的可靠、穩定運行。
諧振阻尼裝置包含有源阻尼部分，無源阻尼部分。無源阻尼用于抑制系統諧振，同時濾除變頻器PWM整流器的剩余開關紋波，提高系統EMC特性；有源阻尼負責無源阻尼的投切控制。裝置工作于諧振阻尼模式，抑制系統諧振。
