      華天蓄電池在線監測系統HTBM
      HTBM蓄電池在線監測系統采用分布式結構,蓄電池分布采集單元安裝在蓄電池側,一個HTBM蓄電池分布采集單元可對兩節蓄電池進行電壓、溫度和內阻進行監測,并將測得的蓄電池電壓、溫度和內阻等參數通過總線上傳至集中監控單元。



          系統結構


          華天HTBM蓄電池在線監測系統由集中監控單元、蓄電池分布采集單元和上位機監控平臺(選配)構成。HTBM蓄電池在線監測系統采用分布式結構,蓄電池分布采集單元安裝在蓄電池側,一個HTBM蓄電池分布采集單元可對兩節蓄電池進行電壓、溫度和內阻進行監測,并將測得的蓄電池電壓、溫度和內阻等參數通過總線上傳至集中監控單元。





          分布式結構與集中式結構相比,具有接線簡單,安裝維護方便靈活、測量精確等優點,避免了集中式結構的復雜的接線,減少了安裝的工作量,降低了短路及其他故障幾率。同時,一個HTBM蓄電池分布采集單元對兩節蓄電池進行監控,可有效降低使用成本,經濟性更好。




          通過配備上位機監控平臺,上位機與集中監控單元之間采用標準的MODBUS RTU(TCP/IP) 協議建立通信連接,進行數據的采集與顯示,便于對設備進行管理,進行實時監控。






          系統組成






          集中監控單元:




          集中監控單元實現向下與蓄電池分布采集單元的串口通訊,將蓄電池組的電壓、電流、內阻、溫度等信息進行匯總、分析、處理;對每節蓄電池的荷電量(SoC)和健康狀態(SoH)進行計算分析,當蓄電池荷電量不足或健康狀態異常時,可進行報警并實施記錄。



          當蓄電池發生其他異常時,進行報警,并可向上可支持RS485接口、RJ45網口等多種方式,將蓄電池組信息進行上傳,支持MODBUS RTU/TCPIP通訊協議;通過配置顯示屏,也可實現數據的本地查看。一臺集中監控單元最多可實現對4組共計256節蓄電池進行電壓、溫度、內阻實時監測。





      山大華天蓄電池詢價系統

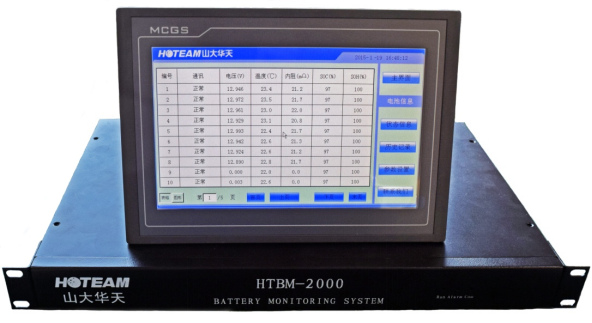

      圖1集中監控單元

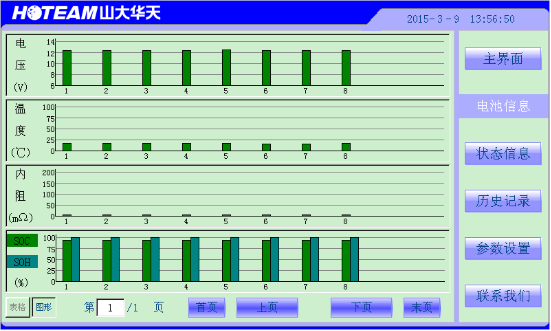

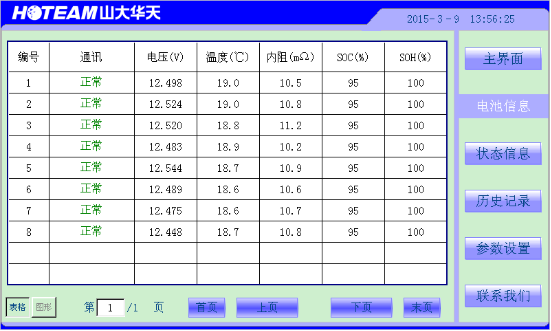

      圖2集中監控單元顯示界面







          蓄電池分布采集單元:




          蓄電池分布采集單元通過對每個蓄電池的電壓、溫度和內阻等信號進行采集,對數據進行預處理、分析,通過總線與集中監控單元進行數據交換。蓄電池分布采集單元與蓄電池一一對應,方便對蓄電池進行溫度采集。


          蓄電池分布采集單元對蓄電池進行小電流脈沖放電,放電時間短(1~2s),放電電流幅值?。ㄐ∮?.1C),并采用了先進的濾波控制算法,將內阻重復計算精度控制在遠低于±2%的水平,實現了高精度的內阻測算。


          蓄電池分布采集單元對放電的安全性也進行了充足的考慮。當放電電流過大時,會觸發保護電流動作,切斷放電回路。當放電回路溫度異常時,保護動作,減小電流直至切斷放電回路,以達到保護蓄電池組的安全的目的。


          蓄電池分布采集單元通過增加硬件模塊設計,可實現對電池間連接條的阻抗的計算、監控,通過該數據,可了解連接條的連接緊固程度,避免了因連接條松動造成導通阻抗增大,發熱甚至造成火災等事故,極大提高了系統運行的安全性。

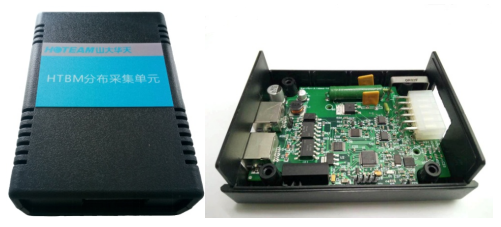

      圖3 蓄電池分布采集單元





          上位機監控平臺:



          通過在上位機安裝監控平臺,可實現遠程對設備進行管理,并實時查看數據。通過人機界面可實時查看設備的運行狀態、歷史記錄和所有參數,通過模擬畫面實時了解設備的運行情況,工作人員可通過上位機實時修改現場設備運行的各種參數和功能。

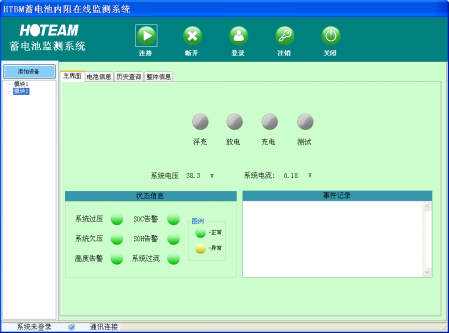

      圖4 HTBM蓄電池在線監測系統上位機監控平臺





          系統特點


          1.實時監測各單體蓄電池端電壓、溫度和內阻;


          2.對單電池進行小電流脈沖放電,放電時間短,安全可靠性好;


          3.單體蓄電池側就近溫度測量,便于第一時間發現溫度異常的蓄電池;


          4.采用先進算法計算分析各單體蓄電池剩余電量SoC (State of Charge)、健康狀態SoH(State of Health),為蓄電池的維護、更換提供可靠依據;


          5.生成單體蓄電池內阻變化曲線,便于維護人員直觀分析蓄電池狀態;


          6.蓄電池組充、放電電流監測,數據記錄;


          7.故障數據記錄,便于維護人員對故障進行分析,蓄電池狀態異常時,及時對異常情況進行報警;



          8.豐富的網絡通訊接口,便于實現遠程監控和數據上傳。




          技術參數







      技術指標





      技術參數



      系統參數

      系統容量

      可監測256節蓄電池

      電池電壓等級

      2V,6V,12V

      開關量輸出

      4路

      開關量輸入

      4路

      電源電壓

      176~264VAC

      通訊接口

      RS485,RJ45

      功耗

      集中監控單元(含顯示屏):8W

      分布采集單元:0.5W

      性能參數

      電池溫度測量范圍

      -40℃~100℃

      電池溫度測量精度

      ±1℃

      電流測量范圍

      0~200A

      電流測量精度

      1%FS

      電池電壓測量范圍

      0~16V

      電池電壓測量精度

      0.2%FS

      內阻測量范圍

      0~100mΩ

      內阻測量分辨率

      0.001mΩ

      內阻重復測量精度

      ±2%

      報警功能

      單體電壓異常報警

      電池組電壓異常報警

      單體內阻異常報警

      單體溫度異常報警

      電池組電流異常報警

      單體電池SoC異常報警

      單體電池SoH異常報警

      通訊異常報警

      外形尺寸(L*W*H)

      (mm)

      集中監控單元

      450*250*44.5

      蓄電池分布采集單元

      104.8*75*31.4
